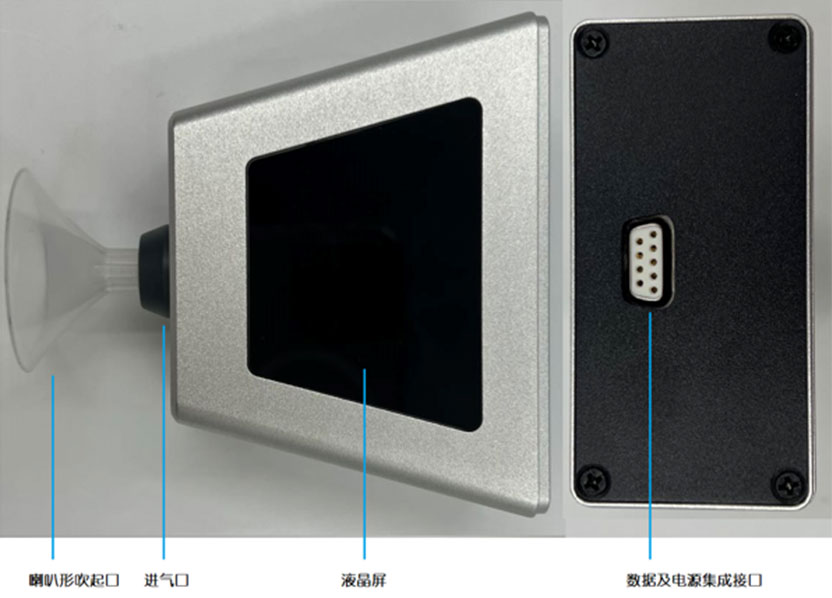

1. 产品部件简介

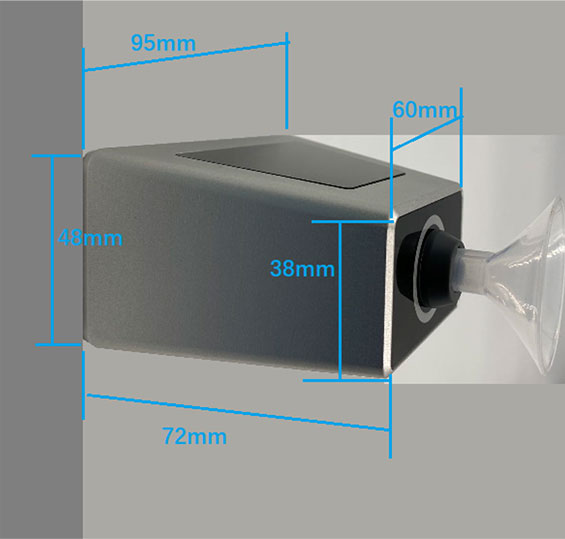

2. 产品尺寸图

波特率为：9600

数据位：8

校验位：无

停止位：1

1. 帧格式

帧头： 0xaa；

长度域：数据域长度；

命令域：命令字为相关命令；

数据域：不同指令的详细信息，长度由命令字决定；

数据和：长度域、命令域、数据域累加和；

2.命令详解

通讯模式为应答式通讯方式，多数指令以探头为主动发送，主板应答，主板也可主动发送指令，如启动测试、配置设置等指令等。

以下所有 2 字节及以上数值型字段数据，如无特别说明均为 LSB 传送；所有 ASCII 字段均为顺序传送；

由于格式固定，故下面说明中省略枕头及长度，只保留命令及数据说明。

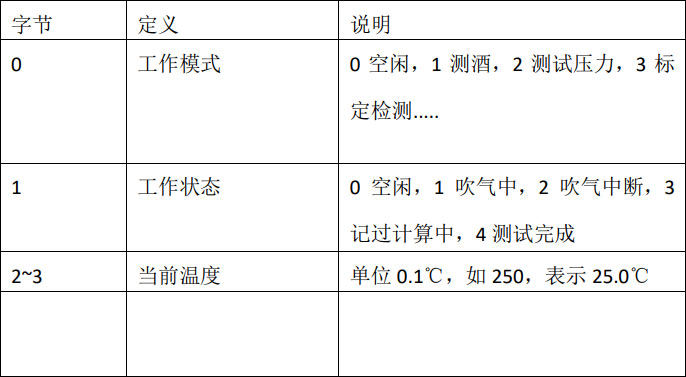

2.1 探头心跳工作状态

说明：探头主动向主板发送心跳

命令：0x0F

终端发送：
